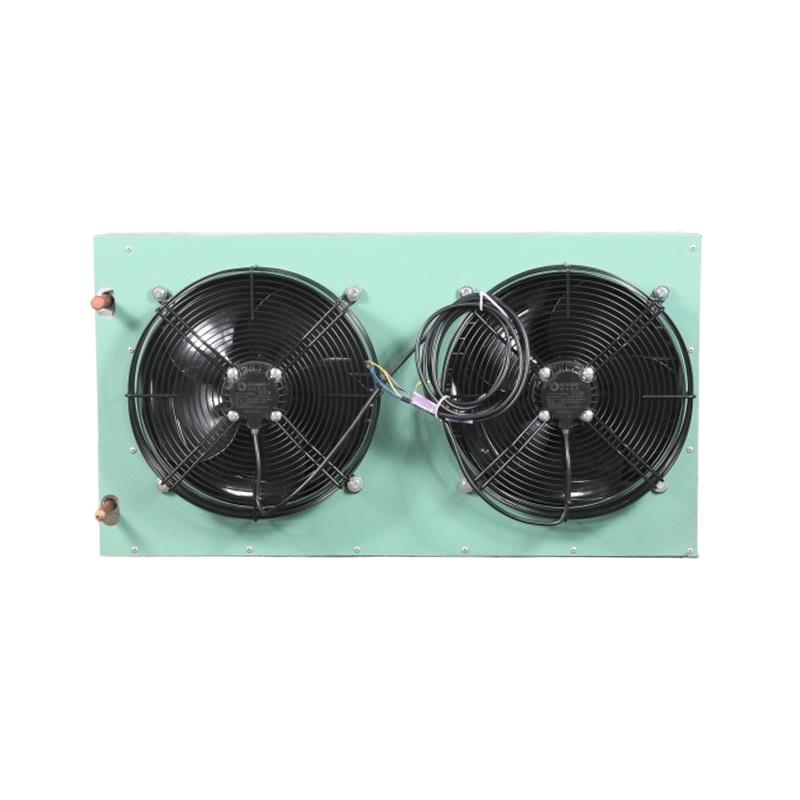

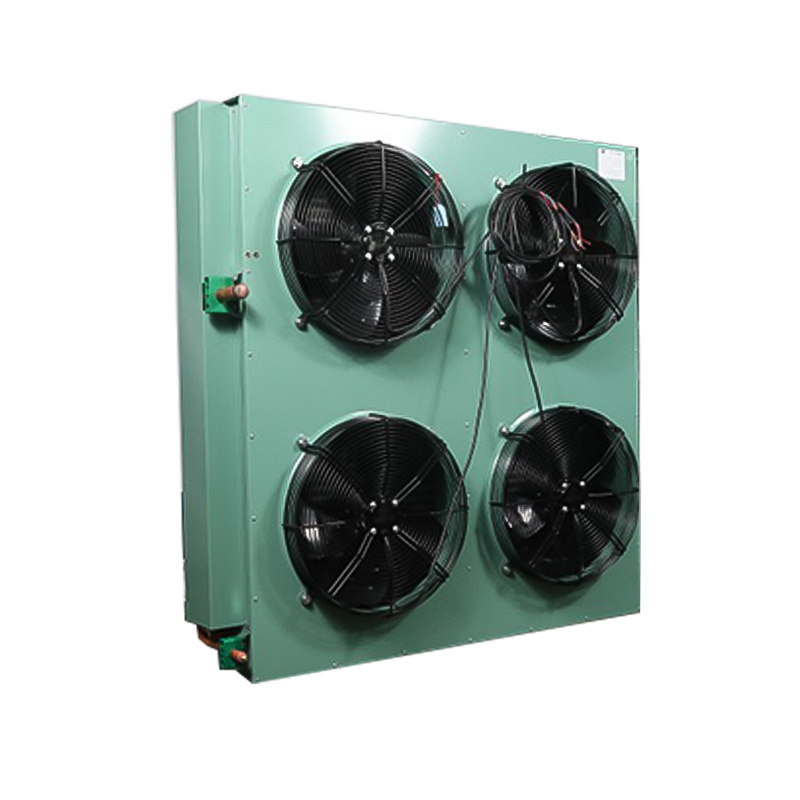

Kondensor berpendingin udara tipe FNH
Kategori:
Seri Kondensor
Kata kunci:
Engine
Fan
Catatan: Data transfer panas didasarkan pada Tc=50 ℃, Ta=35 ℃, dan menggunakan nilai R507A.
Detail produk
| Model | Kapasitas Ref (W) |
Area Pendinginan （m³） |
Pengaturan pipa tembaga | Kipas | ||||
| Qty （T） |
Daya （W） |
Tegangan （V） |
Volume （m³/h） |
Kipas （mm） |
||||
| FNH-8.6/24A | 8600 | 24 | 4×12 | 1 | 180 | 380 | 3675 | 400 |
| FNH-8.6/24B | 8600 | 24 | 3×9 | 2 | 2×129 | 380 | 2×2305 | 350 |
| FNH-10.5/28 | 10500 | 28 | 4×9 | 2 | 2×129 | 380 | 2×2305 | 350 |
| FNH-13.8/35 | 13800 | 35 | 4×10 | 2 | 2×180 | 380 | 2×3675 | 400 |
| FNH-16.2/42 | 16200 | 42 | 4×12 | 2 | 2×180 | 380 | 2×3675 | 400 |
| FNH-18.2/49 | 18200 | 49 | 4×14 | 2 | 2×180 | 380 | 2×3675 | 400 |
| FNH-19.5/55 | 19500 | 55 | 4×14 | 2 | 2×180 | 380 | 2×3675 | 400 |
| FNH-21.5/60 | 21500 | 60 | 4×14 | 2 | 2×180 | 380 | 2×3675 | 400 |
| FNH-26.0/70 | 26000 | 70 | 4×16 | 2 | 2×250 | 380 | 2×4711 | 450 |
| FNH-27.0/75 | 27000 | 75 | 4×18 | 4 | 4×129 | 380 | 4×2305 | 350 |
| FNH-29.7/85 | 29700 | 85 | 4×20 | 4 | 4×180 | 380 | 4×3675 | 400 |
| FNH-37.1/100 | 37100 | 100 | 4×22 | 4 | 4×180 | 380 | 4×3675 | 400 |
| FNH-44.5/120 | 44500 | 120 | 5×22 | 4 | 4×180 | 380 | 4×3675 | 400 |
| FNH-51.9/140 | 51900 | 140 | 4×26 | 4 | 4×250 | 380 | 4×4711 | 450 |
| FNH-55.6/160 | 55600 | 160 | 5×26 | 4 | 4×250 | 380 | 4×4711 | 450 |
| FNH-58.5/180 | 58500 | 180 | 5×26 | 4 | 4×414 | 380 | 4×6765 | 500 |
| FNH-59.7/200 | 59700 | 200 | 6×26 | 4 | 4×414 | 380 | 4×6765 | 500 |
| FNH-66.3/220 | 66300 | 220 | 5×22 | 6 | 6×180 | 380 | 6×3675 | 400 |
| FNH-77.2/240 | 77200 | 240 | 5×24 | 6 | 6×250 | 380 | 6×4711 | 450 |
| FFNH-87.3/280 | 87300 | 280 | 5×28 | 6 | 6×250 | 380 | 6×4711 | 450 |
| Catatan: Data transfer panas didasarkan pada Tc=50 ℃, Ta=35 ℃, dan menggunakan nilai R507A. |
||||||||

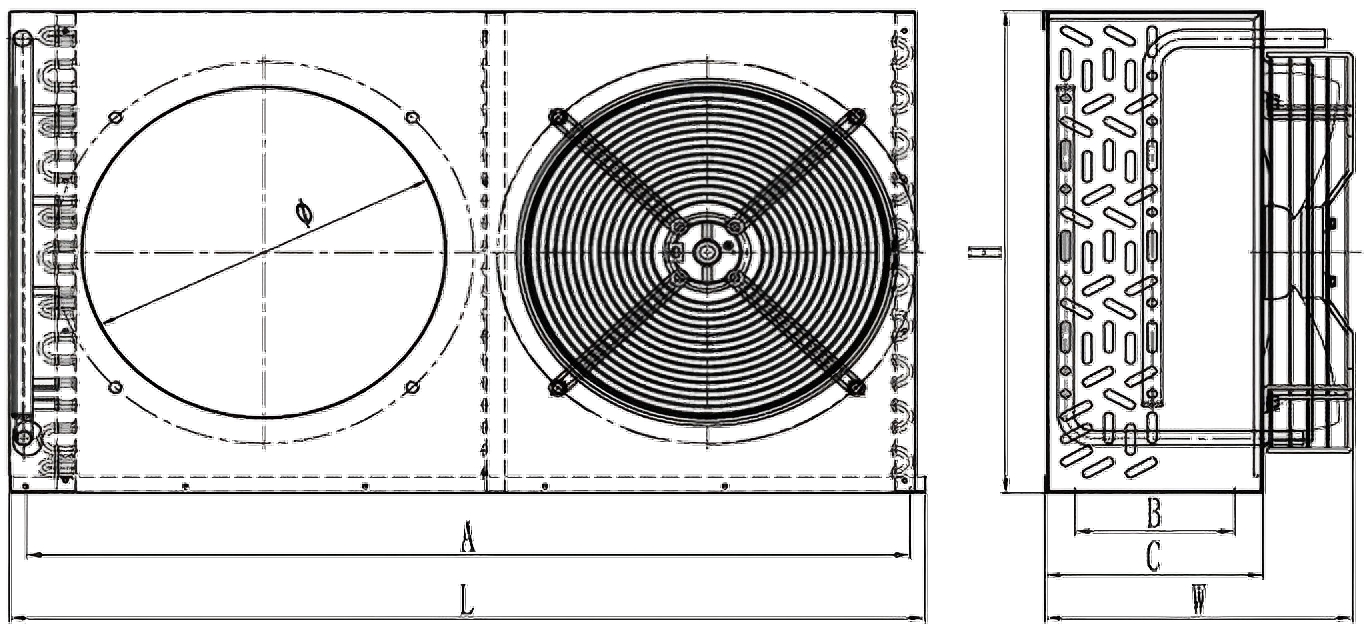

Penampilan dan dimensi pemasangan kondensor pendingin udara tipe FNH
| Model | L | W | H | A | B | C | Ke dalam trakea | Keluaran Cairan |
| （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | (Φmm) | (Φmm) | |
| FNH-8.6/24A | 565 | 350 | 650 | 545 | 160 | 220 | 16 | 12 |
| FNH-8.6/24B | 915 | 350 | 480 | 885 | 140 | 200 | 16 | 12 |
| FNH-10.5/28 | 935 | 350 | 495 | 905 | 160 | 200 | 19 | 12 |
| FNH-13.8/35 | 980 | 350 | 550 | 965 | 160 | 220 | 19 | 16 |
| FNH-16.2/42 | 980 | 380 | 650 | 965 | 160 | 220 | 19 | 16 |
| FNH-18.2/49 | 980 | 380 | 750 | 965 | 160 | 220 | 19 | 16 |
| FNH-19.5/55 | 1040 | 380 | 750 | 1020 | 160 | 220 | 19 | 16 |
| FNH-21.5/60 | 1090 | 380 | 750 | 1065 | 160 | 220 | 19 | 16 |
| FNH-26.0/70 | 1150 | 380 | 850 | 1130 | 160 | 220 | 25 | 22 |
| FNH-27.0/75 | 1150 | 380 | 950 | 1130 | 160 | 220 | 25 | 22 |
| FNH-29.7/85 | 1150 | 380 | 1050 | 1130 | 160 | 220 | 25 | 22 |
| FNH-37.1/100 | 1150 | 380 | 1150 | 1130 | 160 | 220 | 25 | 22 |
| FNH-44.5/120 | 1150 | 420 | 1150 | 1130 | 160 | 220 | 25 | 22 |
| FNH-51.9/140 | 1260 | 420 | 1350 | 1230 | 180 | 240 | 32 | 22 |
| FNH-55.6/160 | 1260 | 420 | 1350 | 1230 | 180 | 240 | 32 | 22 |
| FNH-58.5/180 | 1350 | 340 | 1350 | 1330 | 180 | 240 | 32 | 22 |
| FNH-59.7/200 | 1250 | 390 | 1350 | 1230 | 240 | 300 | 32 | 22 |
| FNH-66.3/220 | 1920 | 330 | 1350 | 1830 | 170 | 240 | 35 | 22 |
| FNH-77.2/240 | 2040 | 390 | 1230 | 1950 | 250 | 300 | 35 | 22 |
| FFNH-87.3/280 | 2100 | 520 | 1450 | 1890 | 260 | 320 | 35 | 22 |
| Catatan: Sesuai dengan perkembangan produksi yang berkelanjutan, jika ada perubahan pada produk, tidak akan ada pemberitahuan lebih lanjut; Kami akan memperbarui di sampel baru, terima kasih atas pengertian Anda! |
||||||||
